Vérin à gaz pour porte relevable de cuisine : guide de compatibilité et remplacement

Un vérin à gaz ou compas de meuble contrôle le mouvement d'ouverture et de fermeture d'une façade relevable tout en la maintenant ouverte à un angle précis.

Dans les meubles hauts de cuisine, les portes relevantes représentent une solution ergonomique incontournable pour dégager l'espace visuel et éviter de se cogner la tête. Toutefois, lorsqu'une façade ne tient plus en position haute ou retombe brusquement à la fermeture, le mécanisme est généralement fatigué. Tout comme le hayon d'une voiture, le cylindre pneumatique perd de sa pression avec le temps ou les freins mécaniques s'usent. Si vous devez rénover des éléments hauts, il n'est pas nécessaire de chercher des pièces d'origine constructeur exclusives : la majorité des caissons modernes répondent à des normes dimensionnelles standardisées qui rendent les ferrures compatibles et faciles à remplacer.

Les critères techniques pour assurer la compatibilité

Pour choisir une quincaillerie de remplacement parfaitement adaptée à votre meuble haut de cuisine, trois paramètres essentiels doivent être analysés : le schéma de perçage du caisson, la puissance exprimée en Newtons et le sens d'ouverture de la porte.

Le système 32 et les entraxes de fixation

La quasi-totalité des meubles de cuisine industriels repose sur le standard du Système 32. Les perçages verticaux situés sur les parois latérales intérieures respectent un entraxe rigoureux de 32 mm entre chaque trou. De plus, la distance standard entre le chant avant du caisson et la première rangée de perçage est de 37 mm.

Avant tout achat, inspectez les platines de fixation de votre ancien vérin. Si l'écartement entre les vis de maintien est de 32 mm, vous pourrez visser de nouvelles platines directement dans les trous existants, sans devoir percer à nouveau les panneaux en aggloméré mélaminé.

La force de levage en Newtons (N)

La capacité de charge d'un vérin à gaz est déterminée par sa poussée, mesurée en Newtons (N). Sur le corps métallique de l'amortisseur d'origine, vous trouverez systématiquement une inscription gravée ou imprimée, comme « 250 N », « 320 N » ou « 380 N ».

Il est impératif de respecter cette valeur lors du renouvellement de la pièce. Un vérin sous-dimensionné laissera retomber la porte sous son propre poids. À l'inverse, un modèle trop puissant rendra la fermeture difficile et exercera une tension anormale sur les points d'ancrage et la ferrure. Pour les façades larges ou composées de matériaux denses (MDF épais, verre trempé), on installe généralement deux compas par caisson, ce qui permet de diviser l'effort requis par deux.

Sens d'ouverture : porte relevable ou abattant vers le bas

La cinématique de votre meuble conditionne le type de ferrure :

• Un compas pour porte relevable pousse la façade vers le haut contre l'effet de gravité et sécurise son maintien en position ouverte.
• Un compas pour abattant vers le bas agit comme un frein mécanique. Couramment utilisé pour les meubles de bar ou les niches basses, il ne soulève pas la façade mais retient sa chute pour la stabiliser à l'horizontale, le plus souvent à 90°.

Types de mécanismes et accessoires pour meubles hauts

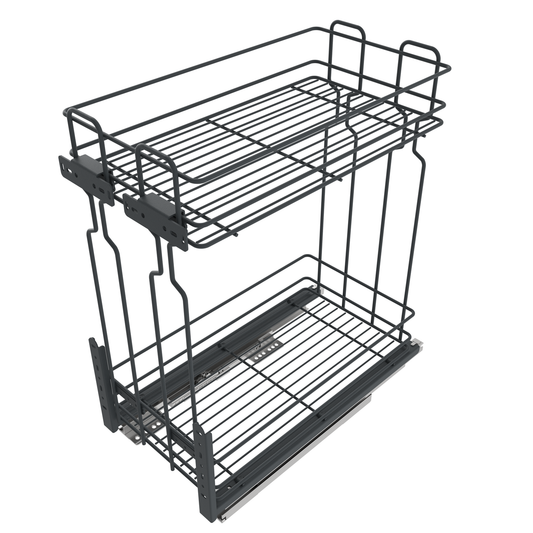

Le choix du mécanisme dépend de la configuration du meuble. Alors qu'un caisson bas moderne privilégie un rangement coulissant cuisine 60 cm pour optimiser l'accès aux ustensiles, les caissons hauts reposent sur une synergie précise entre vérins et charnières.

Vérins pneumatiques à embout sphérique

Le vérin à gaz classique comprend un corps étanche sous pression et une tige de piston coulissante. Il vient se clipser à chaque extrémité sur un embout rotatif à rotule (ou tête sphérique). C'est le système le plus répandu pour les portes relevables de cuisine standard. Ces vérins se déclinent en puissances étalonnées de 50 N à plus de 350 N selon la masse à soulever.

Compas de retenue mécaniques

Pour les portes abattantes s'ouvrant vers le bas, on utilise un compas à friction. Une vis de réglage intégrée permet d'ajuster la résistance du frein en fonction du poids exact du panneau. Les versions renforcées en zamak moulé sous pression offrent une résistance mécanique supérieure face aux contraintes de levier.

Systèmes à câble

Particulièrement discrets, les mécanismes à câble s'intègrent dans un boîtier compact fixé sur le flanc intérieur du meuble. Le câble en acier assure une retenue fluide et convient parfaitement aux caissons de faible profondeur.

L'association indispensable avec les charnières

Le vérin supporte le poids de la façade, mais le guidage de l'articulation dépend directement des charnières fixées au panneau supérieur du meuble. Lors d'un remplacement de vérin, contrôlez impérativement l'état de votre charnière pour meuble. Dans la plupart des cas, les éléments hauts sont pourvus d'une charnière meuble 110 degrés pour offrir un dégagement d'ouverture suffisant.

Pour éliminer les bruits de claquement et assurer une course fluide, installez une charnière meuble avec amortisseur. L'amortisseur intégré prend le relais sur les derniers centimètres pour une fermeture douce et silencieuse, tandis que le vérin contrôle la décélération globale.

Guide d'installation pas à pas sur un meuble haut

Le remplacement d'un vérin pneumatique ou d'un compas de relevage s'effectue facilement à l'aide d'outils standards.

Outillage nécessaire

• Une visseuse ou un tournevis cruciforme adapté (empreinte PZ2)
• Un mètre ruban
• Un petit tournevis plat (pour écarter les clips de sécurité métalliques)

Étapes de pose

1. Dépose de l'ancien vérin : Maintenez la porte ouverte avec l'aide d'une tierce personne ou d'une cale. Insérez la lame d'un petit tournevis plat sous la lamelle métallique située à l'arrière de la tête du vérin pour la déclipser, puis dégagez l'embout de la rotule. Répétez l'opération côté caisson.
2. Contrôle des platines : Examinez les têtes sphériques restées sur le meuble. Si leur diamètre et leur entraxe correspondent parfaitement au nouveau matériel, vous pouvez conserver ces platines.
3. Remplacement des fixations (si nécessaire) : Dévissez les anciennes platines et installez les nouveaux supports dans les perforations existantes du Système 32 à l'aide de vis adaptées (généralement 4 x 16 mm pour l'aggloméré).
4. Emboîtement du vérin : Pressez fermement les embouts du nouveau vérin sur les rotules jusqu'à entendre le clic de verrouillage de la bague de retenue. Orientez toujours le corps du vérin (partie la plus large) vers le haut de la façade et la tige vers le bas pour maintenir la lubrification interne des joints d'étanchéité.

Conseil d'aménagement : Profitez de la rénovation de vos meubles hauts pour repenser l'agencement intérieur. L'intégration d'un égouttoir à vaisselle directement au-dessus de l'évier constitue une solution idéale et ergonomique dans un meuble équipé de portes relevantes.

Foire aux questions (FAQ)

Comment calculer la puissance en Newtons nécessaire pour une porte de cuisine ?
Si les mentions d'origine sont illisibles, appliquez cette formule indicative : Poids de la porte avec poignée (en kg) x Hauteur de la façade (en mm) x 0,15 = Puissance approximative en Newtons. Par exemple, pour une porte de 4 kg mesurant 400 mm de haut : 4 x 400 x 0,15 = 240 N. Un vérin de 250 N sera parfaitement adapté.

Puis-je utiliser un vérin de porte relevable pour un abattant vers le bas ?
Non. Un vérin pour porte relevable repousse constamment la tige vers l'extérieur pour maintenir la porte ouverte vers le haut. Monté sur un abattant vers le bas, il forcerait la porte à descendre violemment et empêcherait sa fermeture. Pour un meuble s'ouvrant vers le bas, vous devez impérativement monter un compas de retenue à frein mécanique.

Faut-il installer un ou deux vérins par meuble ?
Pour un petit caisson de 40 à 45 cm de largeur, un seul vérin peut suffire. En revanche, dès 60 cm de largeur, il est vivement recommandé d'installer deux compas (un de chaque côté) pour équilibrer les contraintes mécaniques et éviter le gauchissement de la porte au fil du temps.

Pourquoi ma porte claque-t-elle malgré un vérin neuf ?
Le vérin pneumatique soutient la porte et contrôle l'élévation, mais il ne gère pas la fin de course à lui seul. La fermeture feutrée sur les derniers millimètres dépend du système de freinage intégré dans les charnières invisibles.
