Boitier excentrique

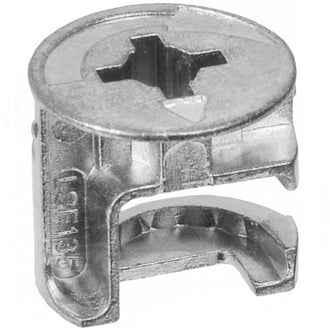

Un boitier excentrique est un élément de quincaillerie cylindrique en alliage de zinc coulé sous pression (ZnAl), spécialement conçu pour réaliser une liaison invisible, rigide et démontable entre deux panneaux de bois disposés à angle droit. Utilisé conjointement avec un goujon d'ancrage en acier, ce système constitue le standard industriel par excellence pour la fabrication et la rénovation des caissons de meubles, armoires et rangements modulaires. Contrairement à un assemblage collé par tourillons en bois, l'utilisation d'un boîtier pour assemblage excentrique permet de monter, démonter et réajuster vos meubles à volonté sans altérer la matière des panneaux d'aggloméré ou de MDF.

Principe mécanique de l'assemblage par excentrique

Le fonctionnement d'un assemblage goujon excentrique repose sur la transformation d'un mouvement de rotation en une force de traction linéaire continue. Le système est composé de deux éléments indissociables :

• Le boîtier excentrique : Inséré dans un perçage borgne de 15 mm de diamètre usiné sur la face interne du panneau horizontal (tablette, socle ou traverse). Il intègre une rampe interne inclinée en spirale formant une came de serrage hélicoïdale.
• Le goujon d'assemblage : Vissé dans le montant latéral du caisson, dont la tête bombée pénètre dans le boîtier par un canal transversal foré sur le chant du panneau.

Lorsque vous appliquez un couple de serrage à l'aide d'un tournevis cruciforme, la tête du goujon glisse le long de la rampe hélicoïdale interne. Une rotation de 180° à 210° suffit pour plaquer les chants sous forte pression, garantissant un verrouillage mécanique résistant aux vibrations et aux charges lourdes du quotidien.

Dimensions techniques et compatibilité selon l'épaisseur du panneau

Le choix d'une ferrure d'assemblage excentrique dépend directement de l'épaisseur du panneau de bois utilisé afin d'aligner parfaitement le goujon au centre du chant et d'éviter tout arrachement des parements. Chez Furnica, nous proposons des boîtiers standardisés de diamètre extérieur 15 mm, déclinés en plusieurs hauteurs utiles.

Boîtiers H = 7,5 mm pour panneaux de 15 mm à 16 mm

Pour l'agencement léger, les étagères courantes et les caissons de dimensions standards conçus en panneaux mélaminés de 15 mm ou 16 mm, la hauteur H = 7,5 mm est la référence technique. Elle positionne le canal d'entrée du goujon à exactement 7,5 mm de la surface, préservant la solidité structurelle du panneau. Ces composants sont disponibles à l'unité pour vos besoins de dépannage, en sachet de 100 pièces pour l'atelier ou en conditionnement économique de 1000 pièces pour les séries industrielles.

Boîtiers H = 9,0 mm pour panneaux épais de 18 mm à 19 mm

Pour le mobilier lourd, les caissons de cuisine, les dressings sur mesure et les panneaux haute densité de 18 mm à 19 mm, l'utilisation d'une ferrure d'assemblage excentrique 15 mm avec une hauteur H = 9,0 mm est indispensable. Cette cote garantit que le point de traction est parfaitement centré dans le cœur de la matière, empêchant l'éclatement du panneau sous de fortes contraintes mécaniques.

Guide d'usinage et étapes de montage d'un excentrique d'assemblage

L'installation d'un excentrique assemblage meuble s'intègre parfaitement dans les gabarits et lignes de perçage au pas standard de 32 mm. Pour garantir un plaquage parfait des pièces de bois, le perçage doit être exécuté avec une grande rigueur géométrique.

1. Réalisation du schéma de perçage

La pose nécessite l'usinage de trois perçages coordonnés :

• Perçage borgne de surface : Réalisez un perçage de 15 mm de diamètre à l'aide d'une mèche plate ou d'une mèche Forstner sur la face intérieure de la planche horizontale, à une profondeur d'environ 12 mm. L'entraxe par rapport au bord du panneau est généralement de 24 mm ou 34 mm selon la longueur utile de votre goujon.
• Perçage transversal en bout de chant : Percez le chant du panneau avec un foret de 5 mm à 8 mm pour déboucher au centre de la cavité de 15 mm. Ce canal permettra le passage de la tige du goujon.
• Perçage d'ancrage latéral : Percez le panneau vertical récepteur avec un diamètre de 5 mm pour implanter le goujon à filetage bois ou pas euro.

2. Insertion et verrouillage de la ferrure

Enfoncez le boîtier excentrique dans son logement jusqu'à ce qu'il soit parfaitement affleurant à la surface du panneau. Orientez le repère en forme de flèche gravé sur la face visible du boîtier directement vers le chant extérieur. Assemblez vos deux éléments en glissant la tête du goujon à l'intérieur du canal, puis tournez le boîtier d'un demi-tour dans le sens des aiguilles d'une montre à l'aide d'un tournevis manuel (empreinte PZ2 ou plate). Pour préserver l'alliage de zinc et ne pas fausser l'empreinte, évitez l'utilisation d'une visseuse électrique à couple élevé.

Démontage sans usure et compatibilité universelle

La force d'un assemblage excentrique meuble réside dans sa totale réversibilité. Pour désassembler un meuble lors d'un déménagement, tournez simplement le boîtier d'un demi-tour dans le sens inverse des aiguilles d'une montre jusqu'à réaligner la flèche vers le chant du panneau. La tête du goujon est immédiatement libérée sans aucune détérioration du bois.

Nos boîtiers de 15 mm de diamètre sont dimensionnés selon les standards industriels universels. Ils constituent des pièces de rechange idéales pour remplacer des ferrures endommagées ou perdues sur le mobilier en kit issu des fabricants majeurs du marché européen.
