Un goujon assemblage meuble de 8 mm constitue l'élément d'ancrage fondamental pour réaliser des liaisons démontables, robustes et invisibles dans l'agencement intérieur moderne. Conçu pour s'associer avec un boîtier excentrique quart de tour, le goujon d'assemblage 8 mm agit comme un tirant mécanique qui reporte les contraintes de serrage au cœur des panneaux de particules, du MDF ou du bois massif. Que ce soit pour la fabrication de caissons de cuisine, d'armoires de dressing ou de bibliothèques sur mesure, ce composant assure la rigidité structurelle indispensable tout en autorisant des démontages répétés sans détérioration des matériaux.

Principe de fonctionnement et mécanique de l'assemblage goujon excentrique

Le système de ferrure à excentrique repose sur l'interaction précise entre deux éléments : la tige métallique ancrée dans le montant vertical et le boîtier logé dans le chant du panneau horizontal. Lors du serrage de l'excentrique sur un angle d'environ 180°, la rampe hélicoïdale interne agrippe la tête du goujon et tire la traverse fermement contre la paroi du meuble, assurant une jonction parfaitement étanche et affleurante.

Dans le cadre d'un goujon assemblage bois, la transmission des charges de traction est optimisée pour empêcher l'arrachement de la matière, même sous forte charge statique ou lors de manipulations répétées. Cette technique de liaison mécanique remplace avantageusement l'encollage définitif en permettant le transport de meubles volumineux à plat (en kit) et leur réassemblage sans perte de stabilité.

Variantes techniques : goujons d'expansion M8 et goujons à visser

Le catalogue furnica.fr propose différentes typologies d'ancrages selon les contraintes de pose, les matériaux employés et les cadences de production :

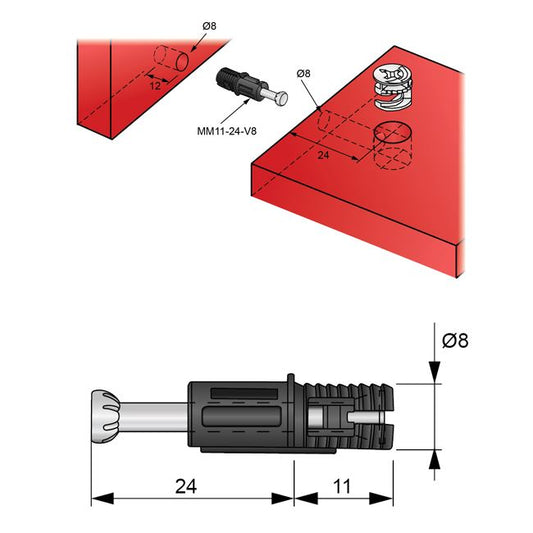

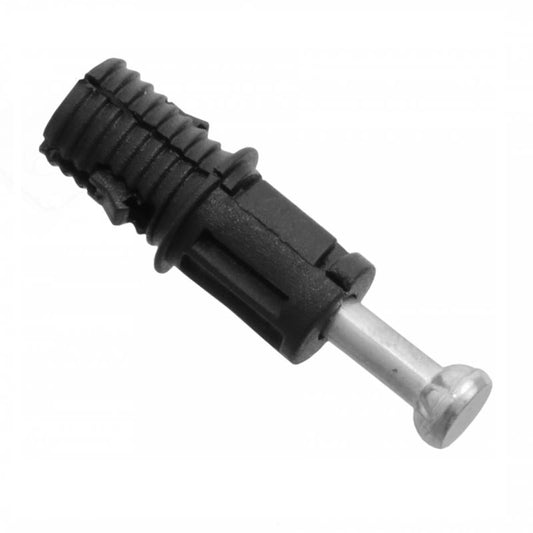

  • Goujons d'expansion 24 mm M8 (manchon expansible) : constitués d'une tige en acier zingué et d'une bague d'expansion en matière synthétique technique. Ils s'insèrent directement sans vissage dans un perçage calibré de 8 mm de diamètre. Sous la traction de l'excentrique lors du serrage, la douille s'écarte et se verrouille solidement dans l'épaisseur du panneau. Cette douille à visser 8 mm simplifie et accélère la pré-monte en atelier ou sur chantier.

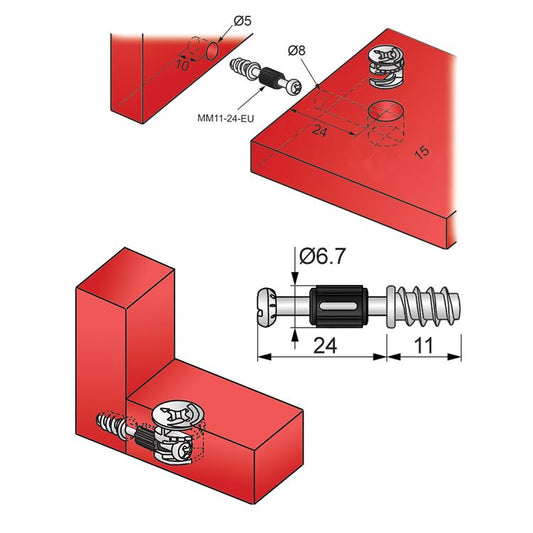

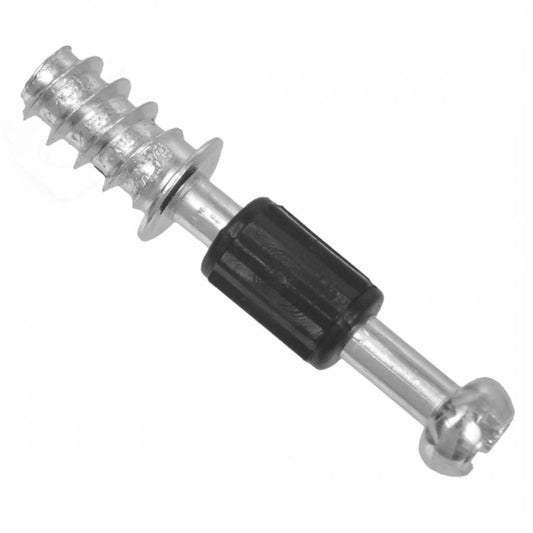

  • Goujons à visser avec filetage EURO : équipés d'un filetage spécifique pour bois à pas large (diamètre extérieur de 6,3 mm à 7 mm), conçus pour une implantation directe dans un avant-trou de 5 mm de diamètre. Cette configuration offre une résistance à l'arrachement maximale dans les panneaux denses et s'intègre parfaitement aux perçages de pas 32.

Dimensions de perçage et longueurs utiles de serrage

Le dimensionnement d'un goujon à visser meuble dépend de l'épaisseur des panneaux ainsi que de la distance entre l'arête du montant et l'axe de perçage du boîtier d'excentrique (entraxe de serrage). Les trois standards industriels disponibles répondent aux diverses configurations de meubles :

Longueur utile (entraxe) Type d'ancrage Épaisseur de panneau recommandée Diamètre de perçage du montant
24 mm Filetage EURO ou Expansion M8 (Ø8 mm) 15 mm – 16 mm 5 mm (EURO) / 8 mm (Expansion)
28 mm Filetage EURO 18 mm – 19 mm 5 mm

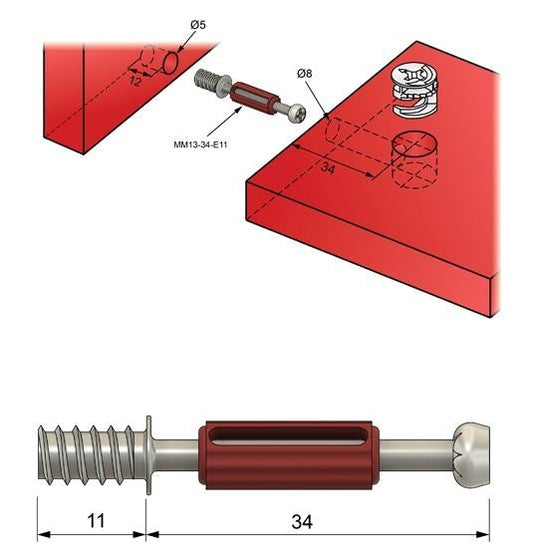

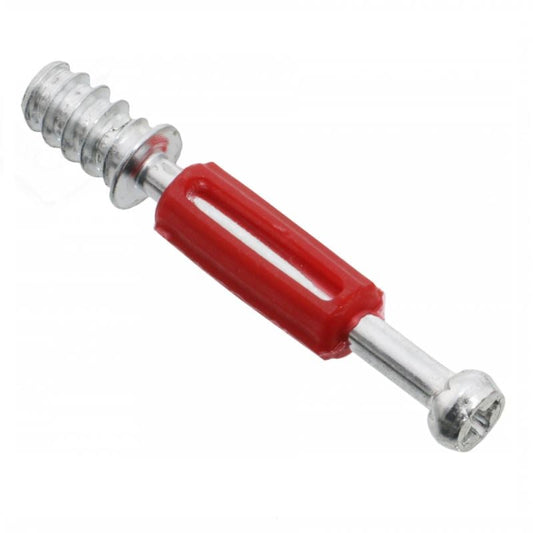

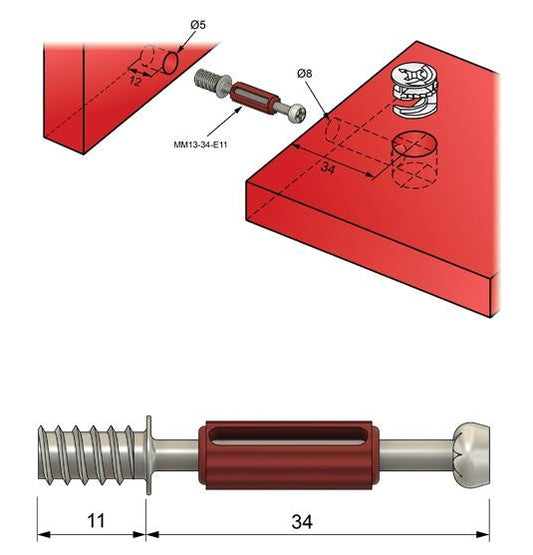

34 mm Filetage EURO 22 mm et plus (charges lourdes) 5 mm

Pour vos projets nécessitant des cotes spécifiques, découvrez nos gammes spécialisées comme le Goujon 24 mm pour les structures compactes, le Goujon 28 mm adapté aux épaisseurs standards de 19 mm, ou le Goujon 34 mm réservé aux caissons techniques soumis à d'importantes contraintes.

Intégration au Système 32 et réparations d'ébénisterie

Les quincailleries de fixation de 8 mm sont totalement compatibles avec les perçages normalisés au Système 32. Les goujons avec filetage EURO se positionnent avec précision dans les lignes de perçage usinées à 37 mm des chants avants, autorisant une cadence industrielle rapide via perceuses multibroches ou centres d'usinage CNC.

Dans le cadre de la rénovation ou de la réparation de meubles endommagés, les goujons d'expansion M8 constituent une solution de rattrapage très efficace. Si un ancrage fileté d'origine de 5 mm a été arraché, il suffit de réaléser proprement le logement à un diamètre de 8 mm pour y insérer un goujon d'expansion. La bague reprend immédiatement ancrage dans les fibres saines sans colle ni pâte à bois.

Guide de pose et étapes de montage pas à pas

La précision géométrique des usinages garantit la rigidité et l'équerrage final de vos caissons. Voici les règles de mise en œuvre recommandées par nos experts :

  • Perçage du support : Pour les goujons d'expansion, réalisez un trou net de 8 mm de diamètre sur une profondeur de 11 mm. Pour les goujons à filetage EURO, percez à 5 mm de diamètre sur une profondeur de 11 mm à 12 mm en utilisant une mèche avec pointe de centrage pour éviter tout décalage sur les panneaux mélaminés.
  • Implantation des goujons : Insérez les goujons d'expansion manuellement jusqu'au niveau de la collerette. Vissez le goujon a visser meuble à l'aide d'un embout Pozidriv PZ2, en ajustant le couple de votre visseuse pour plaquer la butée sans foirer le taraudage dans l'aggloméré.
  • Jonction et verrouillage : Enclenchez les chants des étagères ou traverses préalablement percés (passage de tige Ø 7 à 8 mm et logement d'excentrique Ø 15 mm). Tournez l'excentrique à l'aide d'un tournevis plat ou cruciforme pour verrouiller définitivement l'assemblage.

Conditionnements adaptés à chaque typologie de projet

Afin de satisfaire les besoins des particuliers, des artisans menuisiers et des ateliers de fabrication industrielle, l'ensemble de notre offre de quincaillerie est conditionnée en multiples volumes d'emballage :

  • Conditionnement à l'unité (1 pièce) : Idéal pour le dépannage rapide, la réparation ponctuelle d'un caisson ou l'ajustement sur mesure d'une étagère.
  • Sachets d'atelier (100 pièces) : La solution idéale pour les poseurs indépendants, agenceurs et petits chantiers d'aménagement intérieur.
  • Cartons industriels (1000 pièces) : Conditionnement économique pensé pour les fabricants de meubles de série et les parcs machines automatisés.

Catégories associées

Complétez vos équipements de quincaillerie pour meubles grâce à nos sélections professionnelles dédiées :

  • Assemblage de Meuble : L'ensemble des systèmes et ferrures de jonction d'angle, tourillons et connecteurs pour caissons.
  • Goujon d'assemblage pour meuble : Tous nos modèles de goujons filetés, lisses ou à expansion pour raccords excentriques.
  • Accessoires de Meubles : Composants de finition, quincaillerie fonctionnelle et pièces d'agencement.
  • Goujon 24 mm : Modèles courts adaptés aux panneaux minces et caissons légers.
  • Goujon 28 mm : La référence universelle pour les panneaux mélaminés et stratifiés de 18 et 19 mm.
  • Goujon 34 mm : Raccords à grande longueur de serrage pour étagères et traverses massives.

Vous avez des questions ?

Quel diamètre de perçage faut-il prévoir pour un goujon de 8 mm ?

Pour un goujon d'expansion M8 de 8 mm, il convient de réaliser un perçage de 8 mm de diamètre pour une profondeur d'environ 11 mm. En revanche, pour un goujon équipé d'un filetage EURO de 7 mm, le pré-perçage dans le panneau doit être de 5 mm de diamètre sur 11 à 12 mm de profondeur.

Comment fonctionne un goujon d'assemblage à expansion ?

Le goujon d'expansion s'insère directement à la main dans le perçage de 8 mm. Lors du serrage de l'excentrique dans le panneau opposé, la tige d'acier est mise sous tension, ce qui écarte la bague synthétique qui vient s'ancrer fermement dans la matière du panneau sans collage.

Quel embout de vissage utiliser pour monter un goujon à filetage EURO ?

La tête des goujons à filetage EURO dispose d'une empreinte cruciforme Pozidriv standard de taille PZ2. Il est recommandé d'utiliser une visseuse réglée sur un couple faible afin d'amener la collerette en butée sans arracher les fibres de bois.

Que signifie la longueur utile de 24 mm, 28 mm ou 34 mm ?

La longueur utile, ou entraxe de serrage, correspond à la distance exacte entre le chant du panneau d'appui et l'axe central du perçage du boîtier d'excentrique (habituellement de 15 mm). Elle doit être scrupuleusement respectée pour garantir un jointage sans jeu.
