Le goujon assemblage meuble de 24 mm constitue la pièce maîtresse des raccords d'angle invisibles, garantissant une jonction à 90 degrés solide, démontable et parfaitement affleurante. Dans l'agencement intérieur et la fabrication de caissons, ce goujon d'assemblage 24 mm agit en combinaison directe avec un boîtier excentrique standard pour générer une force de traction mécanique continue. La cote nominale de 24 mm représente précisément la longueur utile de serrage : la distance calculée entre l'épaulement d'arrêt de la tige et le centre géométrique de la tête de verrouillage. Utilisée massivement dans l'industrie et l'artisanat, cette ferrure répond aux exigences structurelles des panneaux dérivés du bois de 15 mm et 16 mm d'épaisseur.

Principe de fonctionnement et anatomie du goujon 24 mm

Le système associant un assemblage goujon excentrique repose sur une répartition des efforts mécaniques. Contrairement aux tourillons en bois traditionnels qui absorbent les forces de cisaillement transversal, le goujon métallique est conçu pour reprendre les contraintes de traction axiale et plaquer fermement les chants des panneaux l'un contre l'autre.

La structure d'un goujon 24 mm se divise en trois zones techniques distinctes :

  • La tête d'ancrage champignon : Dotée d'une gorge usinée avec précision, elle est agrippée par la rampe inclinée du boîtier excentrique lors du quart de tour de serrage.
  • La collerette de butée : Cet épaulement plat vient se positionner exactement au ras de la surface du panneau, bloquant la profondeur d'enfoncement et garantissant que la longueur utile exposée soit rigoureusement de 24 mm.
  • La tige de fixation inférieure : La partie ancrée dans le panneau latéral, disponible sous forme de filetage direct, de filetage mécanique ou de corps à expansion plastique.

Variantes de fixation selon les matériaux et contraintes

Pour assurer une tenue à l'arrachement optimale dans l'aggloméré, le MDF ou le bois massif, le choix du système d'ancrage est déterminant. Les raccords de la catégorie assemblage de meuble se déclinent en plusieurs configurations techniques selon le type de pose.

Goujon à visser avec filetage EURO (5 mm)

Le goujon à visser meuble avec filetage EURO présente un pas large et asymétrique spécialement profilé pour mordre dans le cœur des panneaux de particules sans faire éclater les couches de mélamine externes. Il s'implante directement dans un perçage standard de 5 mm de diamètre, parfaitement aligné sur les perçages de ligne au pas de 32 mm. Ce modèle permet une fixation directe, rapide et très résistante pour la fabrication en série comme pour la rénovation.

Goujon avec filetage métrique M6

Pour les structures soumises à de fréquents montages et démontages, le goujon a visser meuble avec filetage machine M6 s'utilise en association avec un insert taraudé, un écrou à visser ou une douille métallique. L'absence de contact direct entre le métal du filetage et le bois évite toute détérioration de la matière après plusieurs cycles de démontage, maintenant des valeurs de résistance à l'arrachement identiques au premier jour.

Goujon d'expansion 24 mm (M8 / Ø8 mm)

Cette version comprend une tige en acier zingué entourée d'un manchon en plastique technique fendu. Conçue pour un perçage de 8 mm de diamètre, cette douille à visser 24 mm ou goujon à expansion se verrouille automatiquement lors du serrage de l'excentrique : le cône métallique interne pénètre dans la bague en polymère, écartant les ergots contre les parois du perçage pour un blocage immédiat sans outil de vissage préalable.

Tableau comparatif des types de goujons 24 mm

Type de fixation Diamètre de perçage Usage recommandé Conditionnements disponibles
Filetage EURO Ø 5 mm Panneaux agglomérés, MDF, pose directe 1 pièce, 100 pièces, 1000 pièces
Filetage M6 Selon manchon (M6) Montages répétés, caissons lourds avec insert 1 pièce, 100 pièces, 1000 pièces
Expansion plastique (M8) Ø 8 mm Montage rapide sans vissage dans le panneau 1 pièce, 100 pièces, 1000 pièces

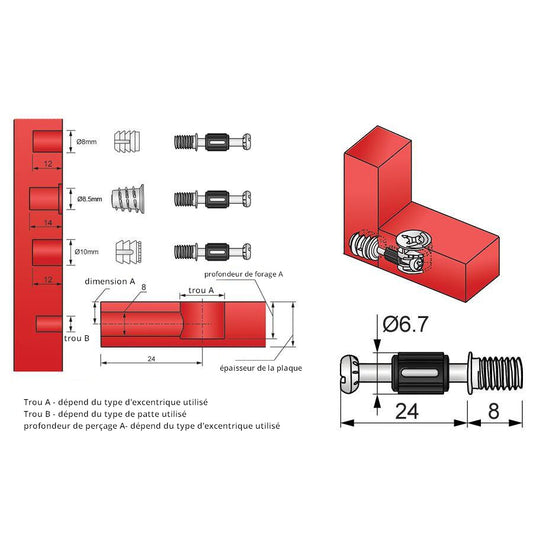

Cotes de perçage et gabarits de montage

La précision dimensionnelle lors de l'usinage est indispensable pour obtenir un joint d'angle parfaitement fermé. Lors de la mise en œuvre d'un goujon assemblage bois de 24 mm, les règles de perçage doivent être respectées au millimètre près :

  • Perçage du boîtier excentrique : Le centre de la fraisure de 15 mm de diamètre réalisée dans la tablette horizontale doit se situer à exactement 24 mm du chant frontal du panneau.
  • Perçage du chant latéral : Un perçage traversant de 7 mm à 8 mm sur le chant de la tablette permet le passage de la tête du goujon jusqu'à la cavité de l'excentrique.
  • Perçage du montant vertical : Le trou borgne destiné au filetage EURO (Ø 5 mm) ou au goujon d'expansion (Ø 8 mm) doit respecter une profondeur adaptée pour accueillir la longueur totale de la tige filetée sans dépasser la paroi extérieure du meuble.
  • Outillage de vissage : Le vissage des goujons s'effectue à l'aide d'un embout cruciforme adapté (PZ2 ou PH2) ou d'un tournevis plat selon l'empreinte de la tête, en ajustant le couple de la visseuse pour éviter de foirer le filet dans les panneaux tendres.

Applications courantes dans l'agencement et l'ameublement

Le goujon de dimension 24 mm est le standard le plus polyvalent de la quincaillerie d'assemblage. On le retrouve dans une multitude d'aménagements intérieurs et d'éléments de mobilier modulaires :

  • Caissons de cuisine et meubles hauts : Jonction rigide des traverses supérieures, étagères fixes et côtés de caissons recevant de lourdes charges de vaisselle.
  • Dressings et armoires : Fixation discrète des séparations verticales et des socles techniques en panneau de 16 mm.
  • Bureaux et caissons mobiles : Assemblage solide des éléments de structure devant résister aux déplacements et aux sollicitations quotidiennes.
  • Bibliothèques et rangements modulaires : Montage invisible préservant l'esthétique des façades et surfaces sans aucune vis apparente sur les parois externes.

Dimensions complémentaires et quincaillerie associée

Pour répondre à toutes les configurations de conception et épaisseurs de matériaux, découvrez l'ensemble de notre gamme spécialisée dans le domaine goujon d'assemblage pour meuble ainsi que nos solutions complètes dédiées aux accessoires de meubles.

Consultez nos autres formats et éléments de ferrure :

  • Goujon 8 mm – ferrures compactes pour petits assemblages ou liaisons intermédiaires spécifiques.
  • Goujon 28 mm – cote d'entraxe supérieure adaptée aux panneaux plus épais ou aux usinages décalés.

Vous avez des questions ?

Que signifie exactement la cote de 24 mm sur un goujon d'assemblage ?

La dimension de 24 mm correspond à la distance utile de serrage, mesurée depuis la face inférieure de la collerette de butée jusqu'au centre de la tête de verrouillage du goujon. Elle indique la distance précise requise entre le bord du panneau et l'axe du perçage de l'excentrique.

Quel diamètre de perçage réaliser pour un goujon à filetage EURO ?

Le goujon à filetage EURO nécessite un perçage pilote de 5 mm de diamètre dans la paroi du meuble. Le filetage large s'insère directement dans la matière lors du vissage sans fragiliser la structure du panneau aggloméré ou MDF.

Comment réparer un perçage de 5 mm endommagé ou arraché ?

Si un trou de 5 mm est arraché, alésez le trou à un diamètre de 8 mm ou 10 mm pour y visser un insert taraudé à filetage intérieur M6. Vous pourrez ensuite installer un goujon de 24 mm à filetage métrique M6 pour retrouver une fixation durable et solide.

Pourquoi choisir un goujon d'expansion 24 mm M8 ?

Le goujon à expansion avec manchon plastique s'insère directement dans un trou de 8 mm sans nécessiter de vissage. L'écartement mécanique produit lors du serrage de l'excentrique assure un blocage puissant tout en compensant de légères tolérances d'usinage.
