Goujon 28mm
Sous-catégories populaires
-
Goujons à Visser 28mm avec Vis EURO filetage - 1 piècePrix standard €0,14Prix unitaire / parPrix standardPrix réduit €0,14
-
Goujons à Visser 28mm avec Vis EURO filetage - 100 piècesPrix standard €8,32Prix unitaire / parPrix standardPrix réduit €8,32
-
Goujons à Visser 28mm avec Vis EURO filetage - 1000 piècesPrix standard €69,25Prix unitaire / parPrix standardPrix réduit €69,25
-

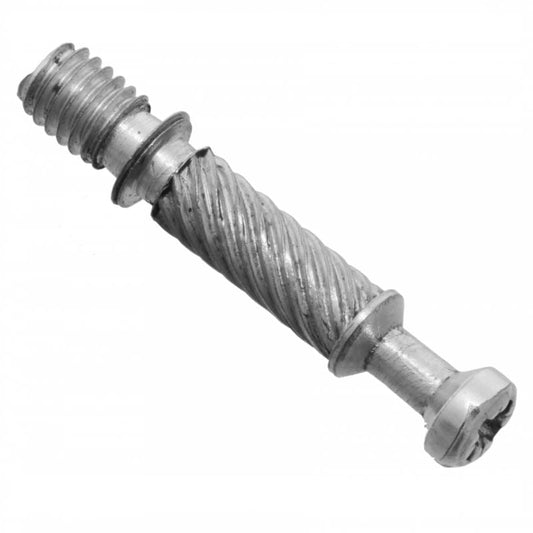

Goujons à Visser 28mm avec Vis M6 filetage - 1000 piècesPrix standard €68,39Prix unitaire / parPrix standardPrix réduit €68,39
-
Goujons à Visser 28mm avec Vis M6 filetage - 1 piècePrix standard €0,17Prix unitaire / parPrix standardPrix réduit €0,17
-
Goujons à Visser 28mm avec Vis M6 filetage - 100 piècesPrix standard €10,04Prix unitaire / parPrix standardPrix réduit €10,04
-
Goujons à Visser 28mm avec Vis M6 filetage - 1000 piècesPrix standard €83,70Prix unitaire / parPrix standardPrix réduit €83,70
Le goujon assemblage meuble de 28 mm est une ferrure de liaison mécanique en acier zingué spécialement conçue pour assurer la jonction invisible et indéformable des panneaux de caissons. Ce goujon d'assemblage 28 mm agit comme la pièce maîtresse d'une fixation par boîtier excentrique : sa tige calibrée maintient une traction constante entre le montant vertical et la tablette horizontale d'un meuble. La dimension normalisée de 28 mm correspond à la cote de serrage exacte, c'est-à-dire la distance millimétrique requise entre le bord du panneau en bois et l'axe de perçage du boîtier excentrique de 15 mm de diamètre.
Spécificités techniques et rôle de la cote 28 mm
Dans l'agencement intérieur et la fabrication de mobilier, l'assemblage goujon excentrique garantit la rigidité structurelle sous des charges lourdes et répétées. Contrairement à un simple tourillon lisse, le goujon supporte des forces d'arrachement et de cisaillement considérables en guidant la contrainte mécanique au cœur des panneaux en aggloméré ou en MDF.
Le choix d'une longueur de 28 mm constitue un standard industriel incontournable pour les panneaux d'une épaisseur courante de 15 mm à 19 mm. Cette longueur assure un compromis idéal : elle laisse une réserve de matière suffisante entre l'usinage du boîtier et le chant du panneau pour prévenir tout éclatement du bois lors du serrage tout en plaçant la tête champignon du goujon précisément sur la rampe de traction de l'excentrique.
Filetages disponibles : tige M6 mécanique ou filetage EURO direct
Pour s'adapter à toutes les méthodes de production et aux contraintes de maintenance, le goujon à visser meuble de 28 mm est décliné en deux configurations de filetage spécifiques :
- Filetage métrique M6 : Cette version se visse dans un insert fileté (ou douille taraudée M6) préalablement inséré dans le montant du meuble. Elle offre une résistance à l'arrachement maximale et permet un nombre illimité de montages et démontages sans dégrader la structure en bois.
- Filetage EURO direct : Conçu pour un vissage direct dans un pré-perçage standard de 5 mm de diamètre au pas de 32 mm, ce filetage optimise la rapidité de pose en atelier comme sur chantier.
Chaque douille à visser 28 mm intègre une collerette d'arrêt qui définit avec une précision absolue la profondeur d'enfoncement, garantissant ainsi que la partie active de 28 mm dépasse parfaitement du montant.
Comparatif technique des systèmes de goujons 28 mm
| Type de filetage | Diamètre de perçage montant | Support d'ancrage requis | Démontabilité répétée | Usage recommandé |
|---|---|---|---|---|
| Métrique M6 | 8 mm ou 10 mm | Insert ou douille M6 | Excellente (illimitée) | Mobilier professionnel, caissons lourds |
| Direct EURO | 5 mm | Direct dans le panneau | Bonne (limitée) | Séries modulaires, pose rapide |

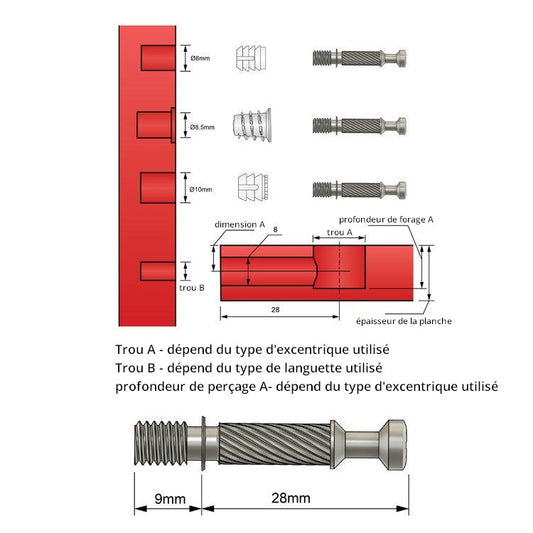

Schéma de perçage et étapes de montage d'un panneau
La réussite d'un goujon assemblage bois repose sur l'exactitude des perçages. Pour intégrer un goujon de 28 mm dans un meuble en kit ou sur mesure, suivez les étapes géométriques ci-dessous :
1. Préparation de la paroi verticale (montant)
Percez le montant latéral au diamètre correspondant au filetage choisi. Pour un goujon M6, insérez la douille filetée à fleur de panneau, puis vissez le goujon jusqu'à ce que la collerette vienne en butée plane contre la surface du bois. Pour un modèle EURO, vissez directement la tige dans le trou de 5 mm à l'aide d'un embout cruciforme Pozidriv (PZ2).
2. Usinage de la tablette horizontale
La tablette nécessite deux usinages perpendiculaires rigoureusement alignés :
- Perçage en bout (chant) : Réalisez un trou horizontal de 8 mm de diamètre au centre du chant pour recevoir la tige métallique du goujon.
- Perçage de surface (face intérieure) : À l'aide d'une mèche plate ou d'une mèche Forstner de 15 mm, usinez le logement du boîtier excentrique. Le centre de ce perçage doit être positionné à exactement 28 mm du bord du panneau. La profondeur d'usinage est généralement de 12 à 12,5 mm pour un panneau de 16 mm, et de 14 à 14,5 mm pour un panneau de 19 mm.
3. Emboîtement et verrouillage
Insérez la tablette sur les goujons saillants du montant jusqu'à ce que les chants soient parfaitement jointifs. Placez le boîtier excentrique dans son logement de 15 mm, puis effectuez une rotation de 180° à 210° dans le sens horaire à l'aide d'un tournevis. La courbure interne du boîtier capture la tête du goujon et verrouille fermement l'angle du meuble.
Conditionnements adaptés aux projets particuliers et industriels
Que vous ayez besoin de réparer un élément isolé ou de fournir une chaîne de montage d'ébénisterie, nos goujons d'assemblage de 28 mm sont disponibles en plusieurs quantités :
- À l'unité (1 pièce) : Idéal pour le remplacement d'une pièce détériorée ou la création d'un prototype.
- Lot de 100 pièces : Conditionnement parfait pour les agenceurs, menuisiers et rénovations complètes d'intérieurs.
- Conditionnement industriel de 1000 pièces : Conçu pour la fabrication en série de meubles, offrant le meilleur rendement logistique.
Catégories associées
Découvrez notre gamme complète d'éléments de fixation et de quincaillerie de meuble :
- Goujon d'assemblage pour meuble – Tous les modèles de tiges et chevilles pour vos raccords de caissons.
- Assemblage de Meuble – L'ensemble des solutions de liaison, excentriques et connecteurs d'angle.
- Goujon 24 mm – Variante plus courte adaptée aux entraxes réduits.
- Goujon 8 mm – Modèles compacts pour usinages spécifiques.
- Accessoires de Meubles – Quincaillerie professionnelle pour l'équipement de vos tiroirs et rangements.
Vous avez des questions ?
Que signifie exactement la cote de 28 mm pour un goujon d'assemblage ?
La dimension de 28 mm représente la distance utile entre la butée du goujon et le centre de la tête d'accroche. Lors de la fabrication du meuble, le boîtier excentrique de 15 mm doit impérativement être foré à 28 mm du bord du panneau pour garantir un verrouillage parfait.
Quelle est la différence entre un goujon 28 mm M6 et un modèle EURO ?
Le goujon M6 possède un filetage métrique qui s'implante dans un insert métallique préalablement vissé dans le panneau, permettant des démontages fréquents sans usure. Le goujon filetage EURO se visse directement dans un trou brut de 5 mm de diamètre dans le bois ou l'aggloméré.
Quels diamètres de perçage utiliser pour monter un goujon de 28 mm ?
Le chant du panneau reçoit un perçage longitudinal de 8 mm de diamètre pour la tige, tandis que la face du panneau est percée à 15 mm de diamètre pour le boîtier excentrique. Dans le montant, prévoyez un trou de 5 mm pour un goujon EURO ou de 8 à 10 mm pour l'insert recevant un goujon M6.
À quelle profondeur percer le trou pour le boîtier excentrique ?
Pour un panneau en aggloméré ou MDF d'une épaisseur de 16 mm, la profondeur de perçage recommandée pour le boîtier est comprise entre 12 mm et 12,5 mm. Pour des panneaux plus épais de 19 mm, la profondeur idéale est comprise entre 14 mm et 14,5 mm.
