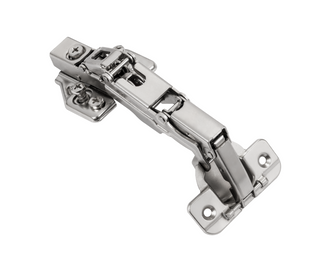

Charnière meuble 155 degrés

La charnière meuble 155 degrés (souvent désignée comme charnière invisible 155° ou grand angle) est une ferrure technique indispensable pour libérer l'accès aux caissons profonds, notamment dans les agencements où l'espace doit rester parfaitement dégagé, à l'image d'un coin salon optimisé près d'un grand canapé d'angle ou d'une cuisine équipée moderne. Dotée d'une cinématique multi-bras articulée, cette ferrure permet à la façade de pivoter largement au-delà du montant sans encombrer le passage utile. Que vous souhaitiez concevoir une porte charnière invisible pour dissimuler des tiroirs coulissants ou moderniser un rangement sur mesure, la charnière à grand angle garantit une liberté de mouvement totale et un confort de manipulation incomparable.

Principe de fonctionnement et cinématique à encombrement nul

Le principal atout d'une charnière invisible meuble à grand angle de 155° ou 165° repose sur la technologie dite à « encombrement zéro » (ou zéro saillie). Alors qu'une charnière standard de 110° maintient le chant de la porte à l'intérieur du caisson (réduisant le passage utile de 10 mm à 15 mm), la charnière grand angle 155° déporte le panneau vers l'extérieur dès le début de l'ouverture. Cette cinématique libère l'intégralité de la largeur interne, autorisant le coulissement fluide de tiroirs intérieurs, de paniers coulissants ou de plateaux télescopiques sans aucun frottement contre le panneau de porte.

Ce dispositif résout efficacement les contraintes d'agencement dans les espaces complexes, qu'il s'agisse d'un meuble technique, d'un grand dressing d'angle, d'un bureau aménagé ou d'un meuble TV d'angle. En éliminant tout obstacle dans la largeur du caisson, la porte pivote proprement et protège les chants de façade contre les chocs répétés.

Spécifications techniques et dimensions de perçage standard

Pour réussir l'installation de votre charnière invisible pour porte, le respect des cotes d'usinage normalisées est essentiel. Les ferrures Furnica reposent sur le système standard d'entraxe 32 mm :

• Diamètre du boîtier : perçage universel de 35 mm, compatible avec les standards de la menuiserie moderne.
• Profondeur de perçage : le boîtier s'insère à une profondeur comprise entre 11,5 mm et 12,5 mm dans le vantail.
• Épaisseur du panneau : convient pour des façades en bois, MDF ou aggloméré d'une épaisseur de 15 mm à 24 mm.
• Distance d'implantation (cote C) : distance entre le bord extérieur du vantail et le bord du trou de boîtier de 3 mm à 7 mm selon le recouvrement désiré.
• Finition et matière : acier nickelé haute résistance avec aspect chromé robuste et durable.

Configuration de pose : les différents types de ferrures

La géométrie de votre meuble détermine la charnière adaptée. Pour réussir l'installation de votre charnière placard invisible, il convient d'identifier l'implantation des façades :

Porte en applique (recouvrement total)

La pose en applique constitue le cas le plus répandu en agencement intérieur. La façade recouvre entièrement l'épaisseur du chant du caisson lorsqu'elle est fermée. L'utilisation d'une charnière invisible applique droite combinée à une plaque de montage adaptée offre un rendu parfaitement net et aligné.

Porte jumelée (demi-recouvrement)

Lorsque deux portes battantes reposent sur un montant intermédiaire unique de caisson, les bras de charnières coudés (généralement coudés à environ 9,5 mm) permettent à chaque panneau de recouvrir la moitié du chant central, évitant tout blocage mutuel lors de l'ouverture simultanée.

Porte rentrante

Pour un panneau de porte encastré à l'intérieur du bâti laissant les montants du caisson visibles, une charnière invisible porte rentrante fortement coudée est nécessaire pour éviter que les arêtes du panneau ne butent contre le caisson au moment de la rotation.

Mécanismes de fermeture : amortisseur intégré ou fermeture à ressort

Le choix de votre ferrure dépend également du confort d'utilisation recherché pour vos meubles :

• Fermeture amortie (soft-close) : les modèles équipés d'un vérin hydraulique intégré dans le bras de ferrure freinent le panneau dès 30° d'ouverture pour assurer une fermeture douce, progressive et silencieuse. Vous pouvez explorer notre gamme dédiée sur charnière meuble avec amortisseur pour éliminer les bruits de claquement.
• Mécanisme sans amortisseur : équipé d'un ressort de rappel robuste pour maintenir la porte fermée, ce mécanisme est parfaitement adapté si vous utilisez des amortisseurs de façade séparés ou des ouvertures mécaniques push-to-open.

Montage du boîtier et réglage tridimensionnel 3D

Les charnières grand angle Furnica sont fournies avec une plaque de montage H2 équipée de vis EURO pour perçages de 5 mm, garantissant une excellente résistance à l'arrachement dans les panneaux de particules. La pose et l'alignement se réalisent facilement grâce au système de réglage 3D :

• Réglage en hauteur (vertical) : ajustement de ±2 mm via les trous oblongs de la plaque de montage pour aligner parfaitement les vantaux entre eux.
• Réglage latéral (horizontal) : vis de réglage située sur le bras pour ajuster le jeu latéral et obtenir un joint d'ombre parfaitement rectiligne.
• Réglage en profondeur : ajustement de +3 mm / -2 mm sur la vis arrière pour optimiser le placage de la porte contre le corps du meuble.
